Highlights
- Vielseitige, besonders wertbeständige Leit- und Zugspindel Drehmaschine
- ideal geeignet für den Einsatz in Werkzeugbau, Fertigung und Ausbildungsstätten
- serienmäßig übergroße Spindelbohrung mit Ø 56 mm ermöglicht Bearbeitung großer Wellendurchmesser
- elektromagnetische Fußbremse – für maximale Sicherheit und minimale Nebenzeiten durch sofortigen Spindelstopp
- induktiv gehärtete und präzisionsgeschliffene Prismenbettführungsbahn
- höchste Laufruhe dank präzise verarbeiteter Getriebekomponenten sowie vibrationshemmendem Gussmaschinenbett
- Getriebe und Hauptspindel gehärtet und präzisionsgeschliffen, in Ölbad laufend
- gewuchtete Hauptspindel, hohe Rundlaufgenauigkeit der Spindelnase (< 0,009mm)
- Camlock D5 Spindelaufnahme

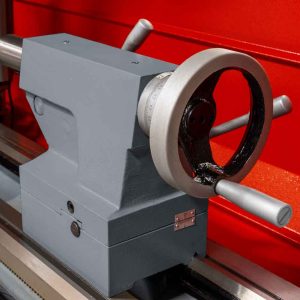

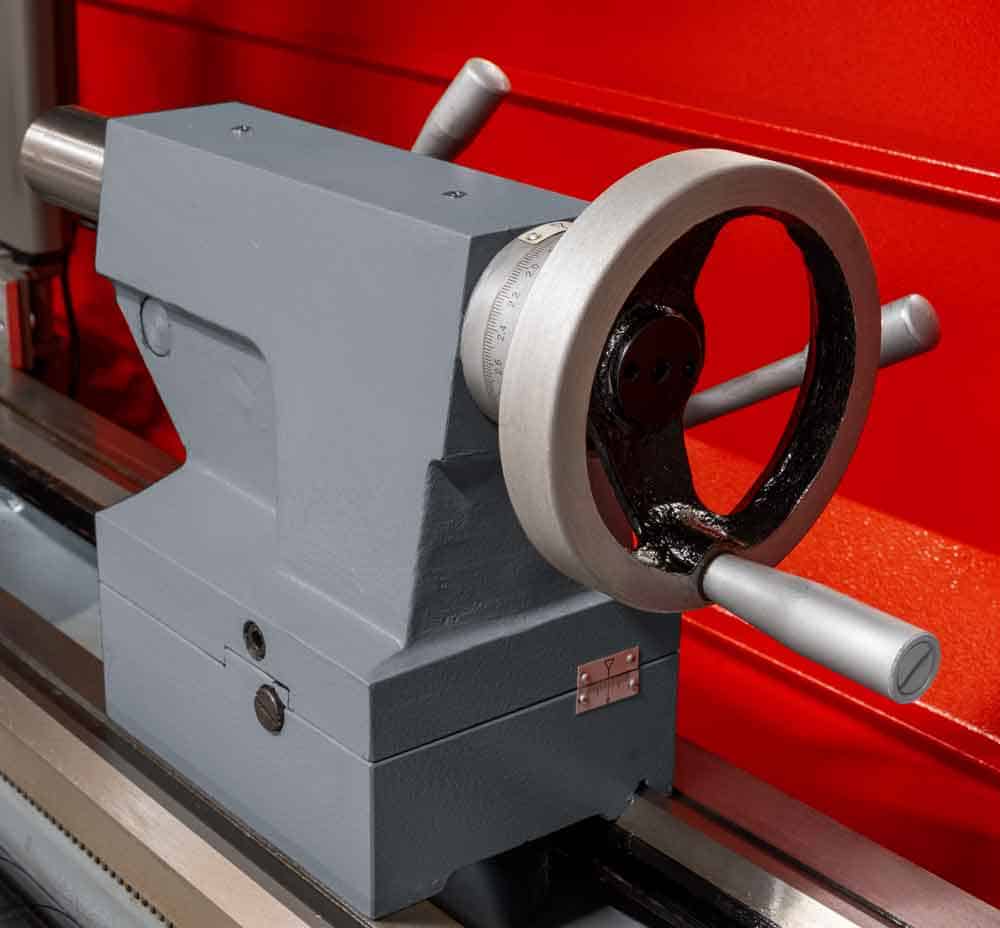

- Reitstock kann zum Kegeldrehen +/- 5mm verschoben werden
- Schlittenführungen durch Keilleisten einfach nachstellbar
- 2-stufen Motor serienmäßig

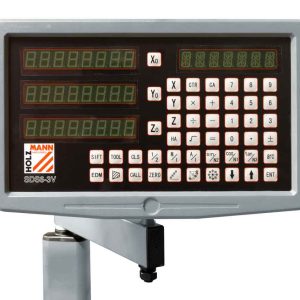

- digitale Positionsanzeige (3-Achsen) für erleichterte Bedienung
Lieferumfang: 3-Backenfutter Ø 200mm inkl. Bohr- und Drehbacken, 4-Backenfutter Ø 200mm, Planscheibe Ø 320mm, 2x feste Körnerspitze, Reduzierhülse MK 6/4, feststehende Lünette, mitlaufende Lünette, Maschinenhalogenleuchte, Spänerückwand, Kühlmitteleinrichtung, Gussuntergestell, Gewindeuhr,1 Satz Wechselräder, Bedienwerkzeug
Technische Details
Motordaten
Motorleistung S1 in W
2000
Spannung
400 V / 50Hz
Allgemeine Abmessungen
Aufstellmaß in mm
2570 x 780 x 1800
Bettbreite in mm
220
Betthöhe in mm
270
Drehmaschinen
Spitzenweite in mm
1500
Spitzenhöhe in mm
200
max. Umlaufdurchmesser Bett in mm
400
max. Umlaufdurchmesser Querschlitten in mm
250
Drehspindeldrehzahl in min-1
45-2000 (12)
Spindelbohrung in mm
56
Spindel Konus
MK6/MT6
Reitstockkonus
MK4/MT4
Längsvorschub
0,02-0,85 mm/U (64)
Quervorschub
0,005-0,22 mm/U (64)
Verfahrweg Längsschlitten in mm
1175
Verfahrweg Querschlitten in mm
180
Verfahrweg Oberschlitten in mm
110
Pinolenweg in mm
110
Gewinde Metrisch in mm/r
0,8-14 (36)
Gewinde Zoll
2-28 TPI (36)
max. Werkzeugaufnahme
30 x 20 mm
Lautstärke und Vibrationen:
Schall-Druckpegel in dB(A)
78
Gewicht
Bruttogewicht in kg
980
Nettogewicht in kg
880
Versandmaße
Verpackungsbreite in mm
760
Verpackungslänge in mm
2.470
Verpackungshöhe in mm
1.600
Allgemeine Daten
EAN Code
9120132140243
