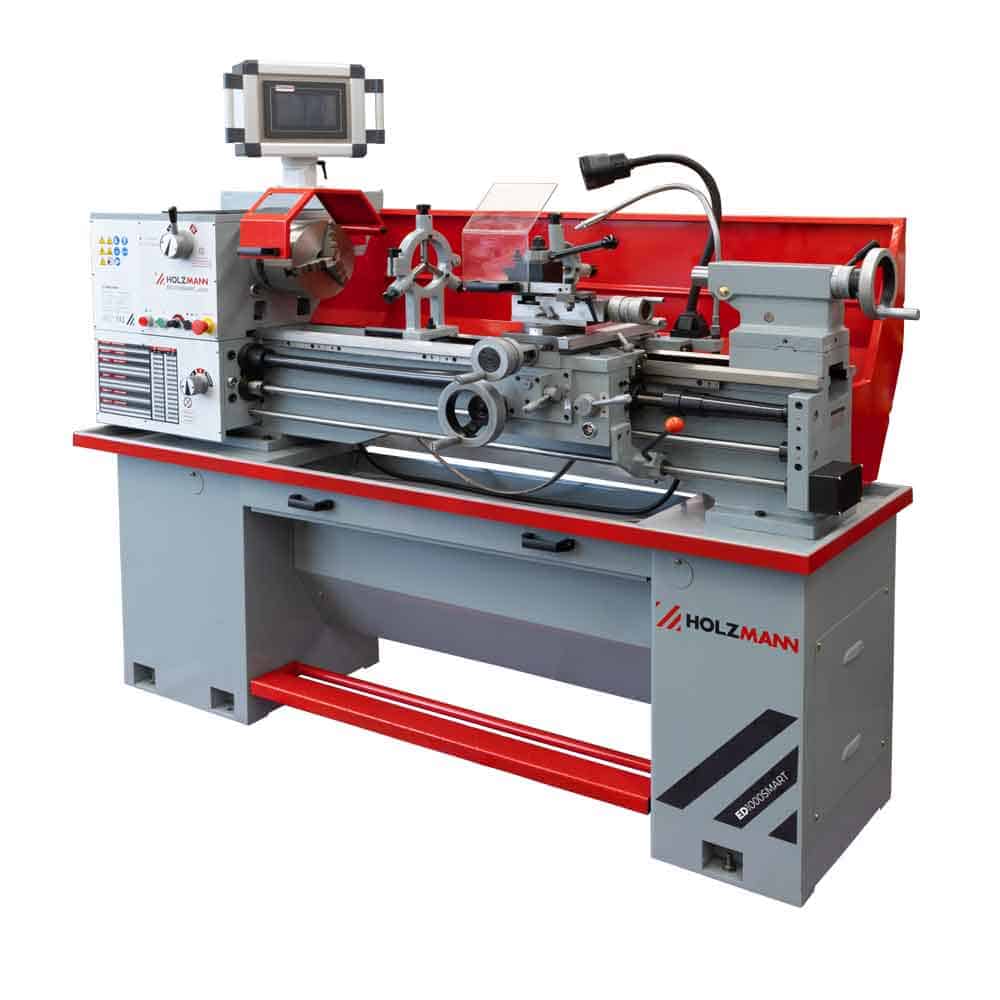

Die HOLZMANN Drehbank ED1000SMART_400V mit Bedienpanel, automatischer Vorschubeinstellung für X und Z-Achse sowie Kühlmittelversorgung. Werkstücke mit einem Durchmessern von max 356 mm (/500 mm) können damit bearbeitet werden(über Maschinenbett/ohne Brücke).
Highlights
- Spindelantriebsmotor mit 1,5 kW sowie Servomotor für Vorschub mit ebenfalls 1,5 kW
- vielseitige, besonders wertbeständige Leit- und Zugspindel Drehmaschine

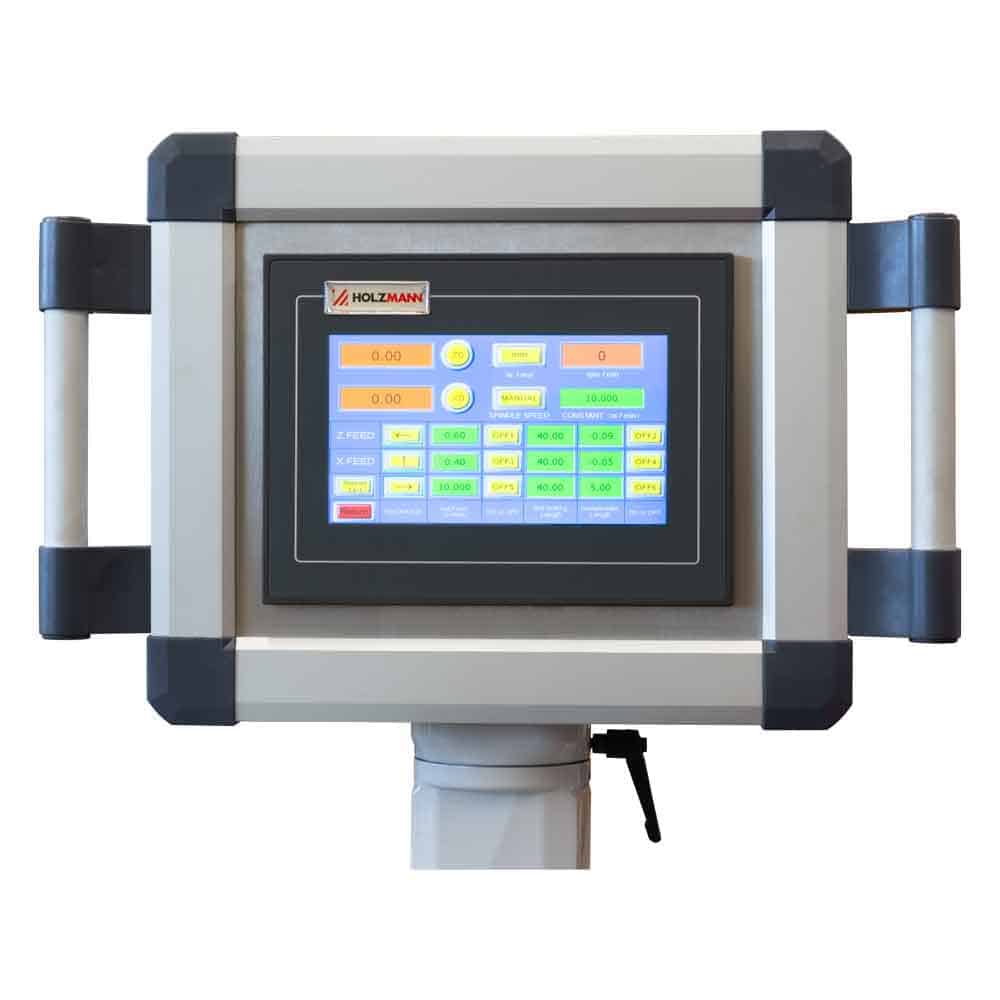

- einfache Bedienung durch Touch-Display
- Camlock D5 Spindelaufnahme
- inklusive Kühlmittelpumpe (40 W)
- Mechanische Spindelbremse (Fußbremse)
- inklusive Arbeitsleuchte (3 W)
- herausnehmbare Bettbrücke
Lieferumfang: 3-Backenfutter Ø 200mm inkl. Bohr- und Drehbacken, 4-Backenfutter Ø 200mm, Planscheibe, 2x feste Körnerspitze, Reduzierhülse MK 6/4, feststehende Lünette, mitlaufende Lünette, Spänerückwand, Kühlmitteleinrichtung, Gussuntergestell, Gewindeuhr,1 Bedienwerkzeug
Technische Details
Motordaten
Spannung
400 V / 3 / 50 Hz
Allgemeine Abmessungen
Aufstellmaß in mm
1950 x 620 x 1690
Bettbreite in mm
186
Betthöhe in mm
305
Drehmaschinen
Spitzenweite in mm
1000
Spitzenhöhe in mm
178
max. Umlaufdurchmesser Bett in mm
Ø 356
max. Umlaufdurchmesser Querschlitten in mm
Ø 226
max. Umlaufdurchmesser ohne Brücke in mm
Ø 500
Drehspindeldrehzahl in min-1
L: 85-390; H: 390-1800
Spindelbohrung in mm
51
Spindel Konus
MK6 / MT6
Reitstockkonus
MK4 / MT4
Längsvorschub
0,02 – 0,75 mm/U (30)
Quervorschub
0,02 – 0,75 mm/U (30)
Verfahrweg Längsschlitten in mm
780
Verfahrweg Querschlitten in mm
178
Verfahrweg Oberschlitten in mm
89
Gewinde Metrisch in mm/r
0,08 – 24 (65)
Gewinde Zoll
1 – 112 T.P.I (75)
max. Werkzeugaufnahme
20 x 20 mm
Pinolenweg in mm
100
Lautstärke und Vibrationen:
Schall-Druckpegel in dB(A)
84
Gewicht
Bruttogewicht in kg
720
Nettogewicht in kg
680
Versandmaße
Verpackungsbreite in mm
820
Verpackungslänge in mm
2.070
Verpackungshöhe in mm
1.955
Allgemeine Daten
EAN Code 9120058379581
