Highlights
- schwere und vibrationsabsorbierende Gussausführung
- sehr breites, induktiv gehärtetes und geschliffenes Maschinenbett

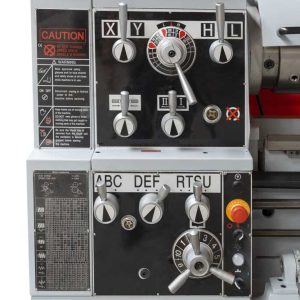

- handliche und einfache Bedienung durch übersichtliche Schalteinheit
- herausnehmbare Brücke zur Bearbeitung großer Werkstücke
- vierfach verstellbarer Längsanschlag
- sämtliche Führungen über Keilleisten verstellbar
- Camlock Spindelaufnahme D8
- zum Kegeldrehen kann der Reitstock außermittig verstellt werden
- Ölbadgetriebe mit geschliffenen und gehärteten Getrieberädern
- große Spindelbohrung mit einem Durchmesser von 80mm
- kpl. mit Fußbremse und automatischer Abschaltung zum sofortigen Spindelstop
- sehr große Anzahl an unterschiedlichen Gewindesteigungen möglich
- inklusive Kühlmitteleinrichtung und Halogenlampe
- digitale Positionsanzeige (3-Achsen) für erleichterte Bedienung
Lieferumfang: Kühlmitteleinrichtung, Halogenlampe, 3-Backenfutter Ø250mm, 4-Backenfutter Ø250mm, Planscheibe 350mm, Reduzierhülse, Gewindeuhr, Wechselräder, feste und mitlaufende Lünette, Vierfachstahlhalter, Zentrierspitzen, Spritzschutz, 2xKörnerspitze MK3
Transporthinweis: „XL-Artikel“
Technische Details
Motordaten
Motorleistung S1 in W
5500
Spannung
400V / 50Hz
Allgemeine Abmessungen
Aufstellmaß in mm
2800 x 1170 x 1760
Drehmaschinen
Längsvorschub
0,031-1,7 mm/U (42)
Quervorschub
0,014-0,784 mm/U (42)
Spindelbohrung in mm
80
Spindel Konus
MK6/MT6
Reitstockkonus
MK4/MT4
max. Umlaufdurchmesser Querschlitten in mm
260
max. Umlaufdurchmesser ohne Brücke in mm
680
Drehspindeldrehzahl in min-1
25-2000 (12)
Gewinde Metrisch in mm/r
0,1-14 (41)
Pinolenweg in mm
125
Verfahrweg Querschlitten in mm
310
Verfahrweg Oberschlitten in mm
135
Spitzenweite in mm
1500
max. Umlaufdurchmesser Bett in mm
460
Spitzenhöhe in mm
230
Verfahrweg Längsschlitten in mm
1135
Gewinde Zoll
2-112 TPI (60)
max. Werkzeugaufnahme
40 x 22 mm
Gewicht
Nettogewicht in kg
1.970
Bruttogewicht in kg
2.500
Versandmaße
Verpackungshöhe in mm
1.730
Verpackungsbreite in mm
1.120
Verpackungslänge in mm
2.800
Allgemeine Daten
EAN Code
9120039909134
