Leit- und Zugspindeldrehmaschine
- Gehärtete und geschliffene Z-Achse Führungsbahn

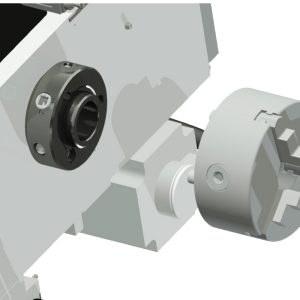

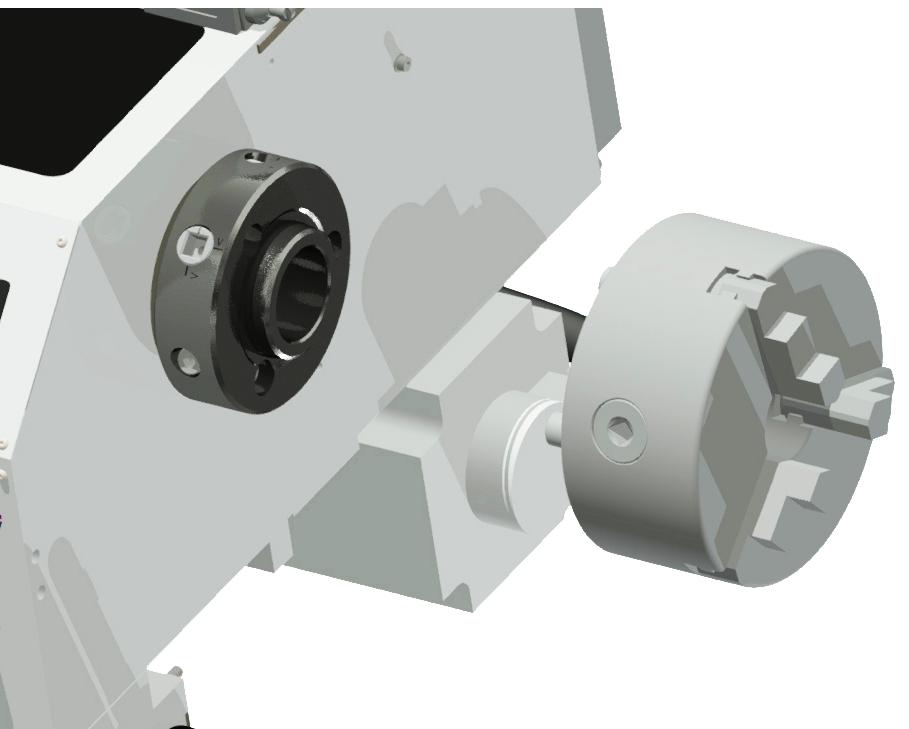

- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm

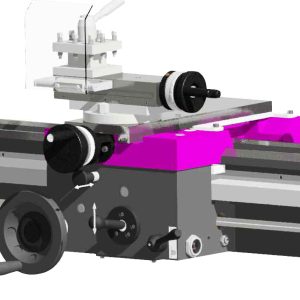

- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Not-Halt-Schlagschalter
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert

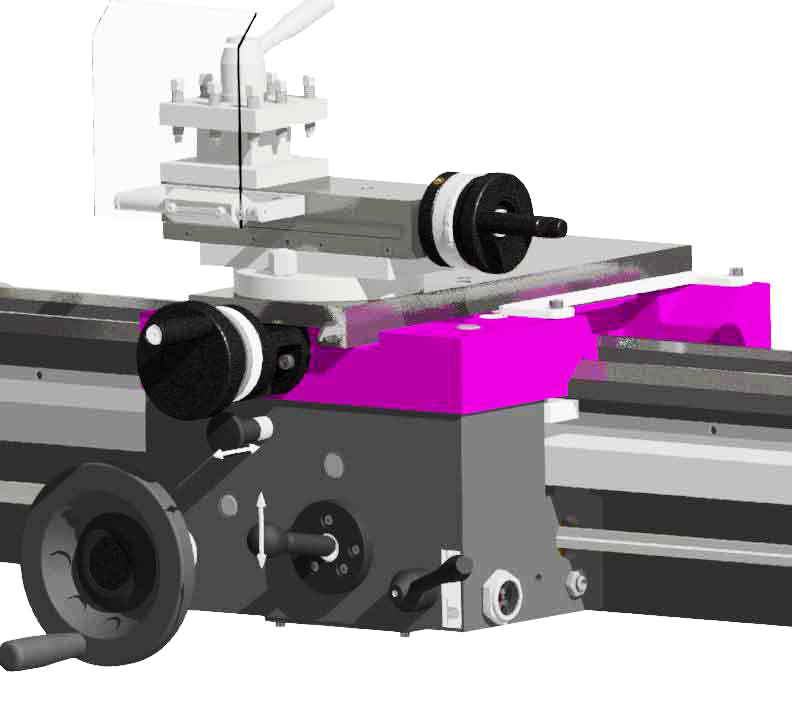

- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Gehärtete Spindelnase
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leit- und Zugspindel in zwei Sinterlagern gelagert
- Automatische Längs- / Planvorschübe

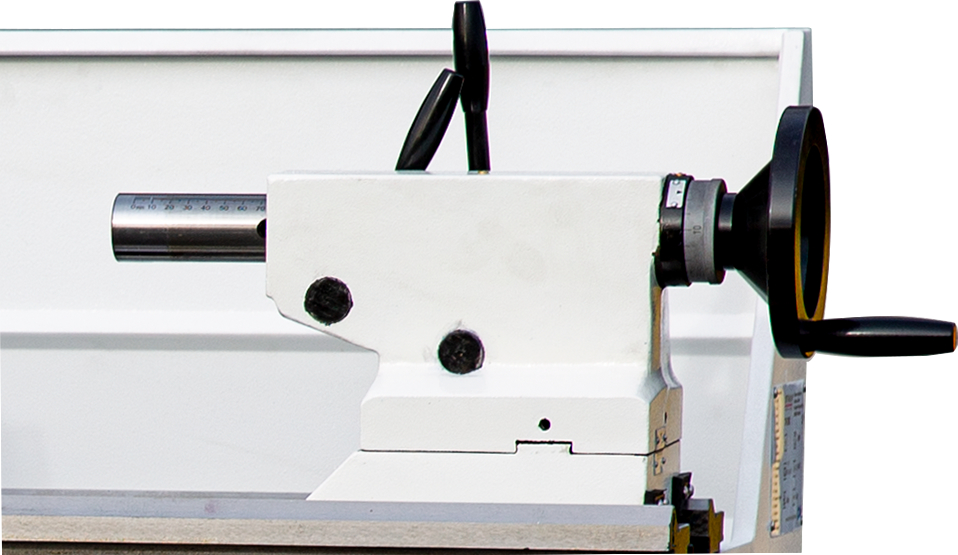

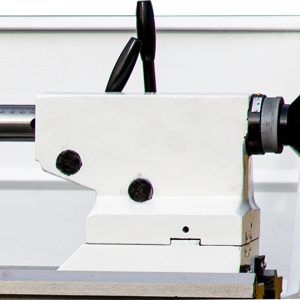

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
Technische Daten

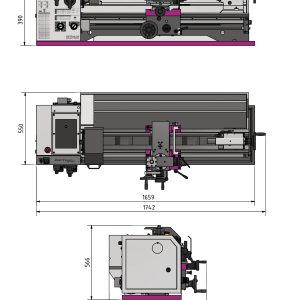

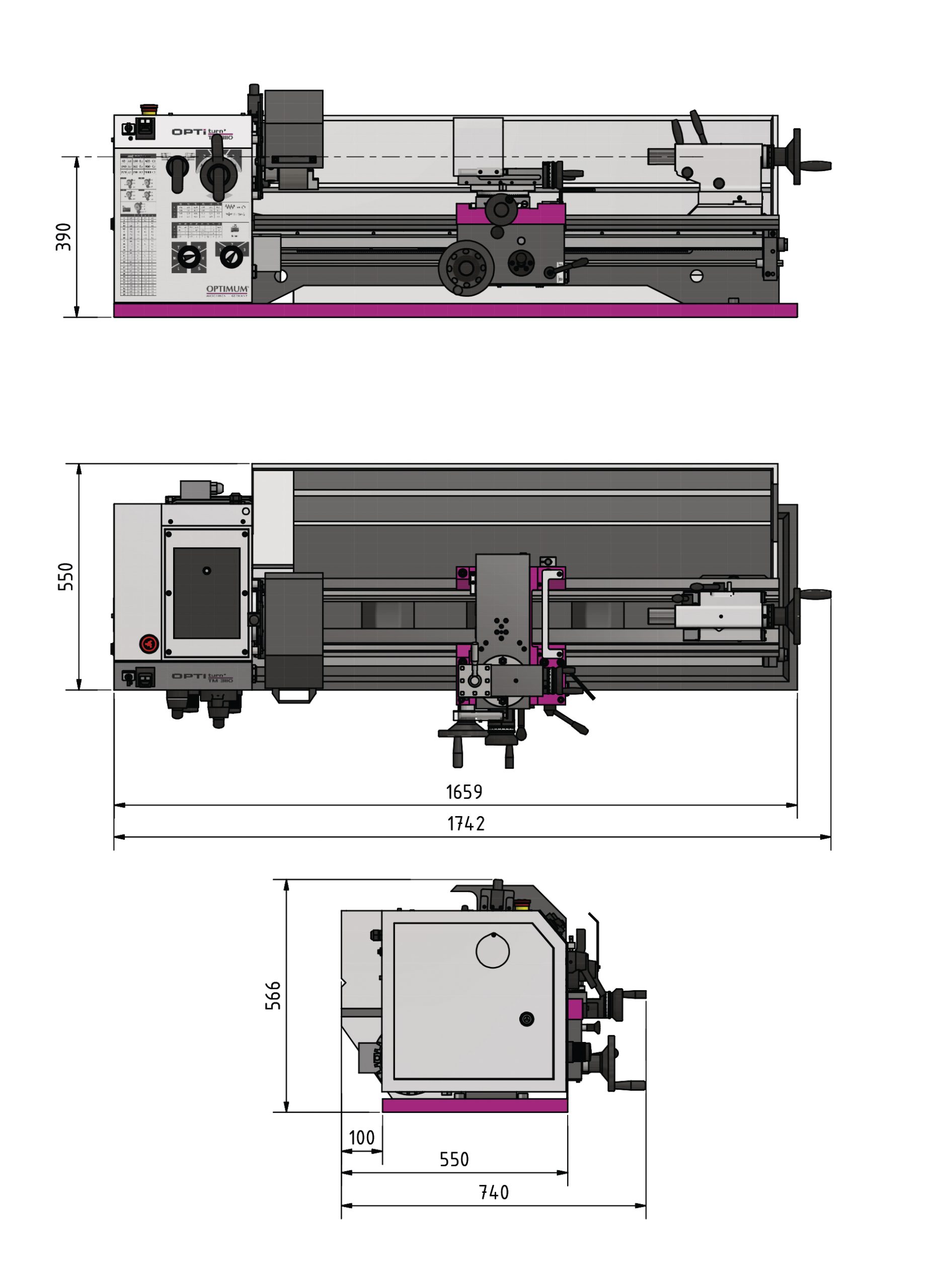

Abmessungen und Gewichte
Länge (Produkt) ca.
1749mm
Breite/Tiefe (Produkt) ca.
740mm
Höhe (Produkt) ca.
566mm
Gewicht (Netto) ca.
360kg
Arbeitsbereiche
Spitzenhöhe
155mm
Spitzenweite
1000mm
Umlaufdurchmesser über Maschinenbett
323mm
Umlaufdurchmesser über Planschlitten
216mm
Bettbreite
190mm
Drehzahlbereich
Anzahl der Drehzahlbereiche
9Stufen
Drehzahlbereich
65 – 2000min¯¹
Elektrische Daten
Leistung Antriebsmotor
1,1kW
Anschlussspannung
400V
Netzfrequenz
50Hz
Spindel
Spindelaufnahme
Camlock DIN ISO 702-2 Nr. 4
Spindelbohrung
38mm
Stahlhalter Aufnahmehöhe max.
16mm
Spindelkonus
MK 5
Reitstock
Reitstockaufnahme
MK 3
Reitstock Pinolenhub
100mm
Reitstock Pinolendurchmesser
38mm
Steigungen
Steigung Metrisch
0,4 – 10mm/U
Anzahl der Steigungen Metrisch
29
Steigung Zoll
56 – 4Gg/1″
Verfahrweg
Verfahrweg Oberschlitten
90mm
Verfahrweg Planschlitten
168mm
Verfahrweg Bettschlitten
850mm
Vorschub
Vorschubbereich längs
0,02 – 0,4mm/U
Anzahl der Vorschübe längs
24
Vorschubbereich plan
0,01 – 0,2mm/U
Anzahl der Vorschübe plan
32
Lieferumfang
- Dreibacken-Drehfutter Ø 160 mm, Nr. 4
- Reduzierhülse MK 5 / MK 3
- Zwei nicht mitlaufende Zentrierspitzen MK 3
- Vierfach-Stahlhalter 25 mm
- Wechselzahnräder-Satz
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug

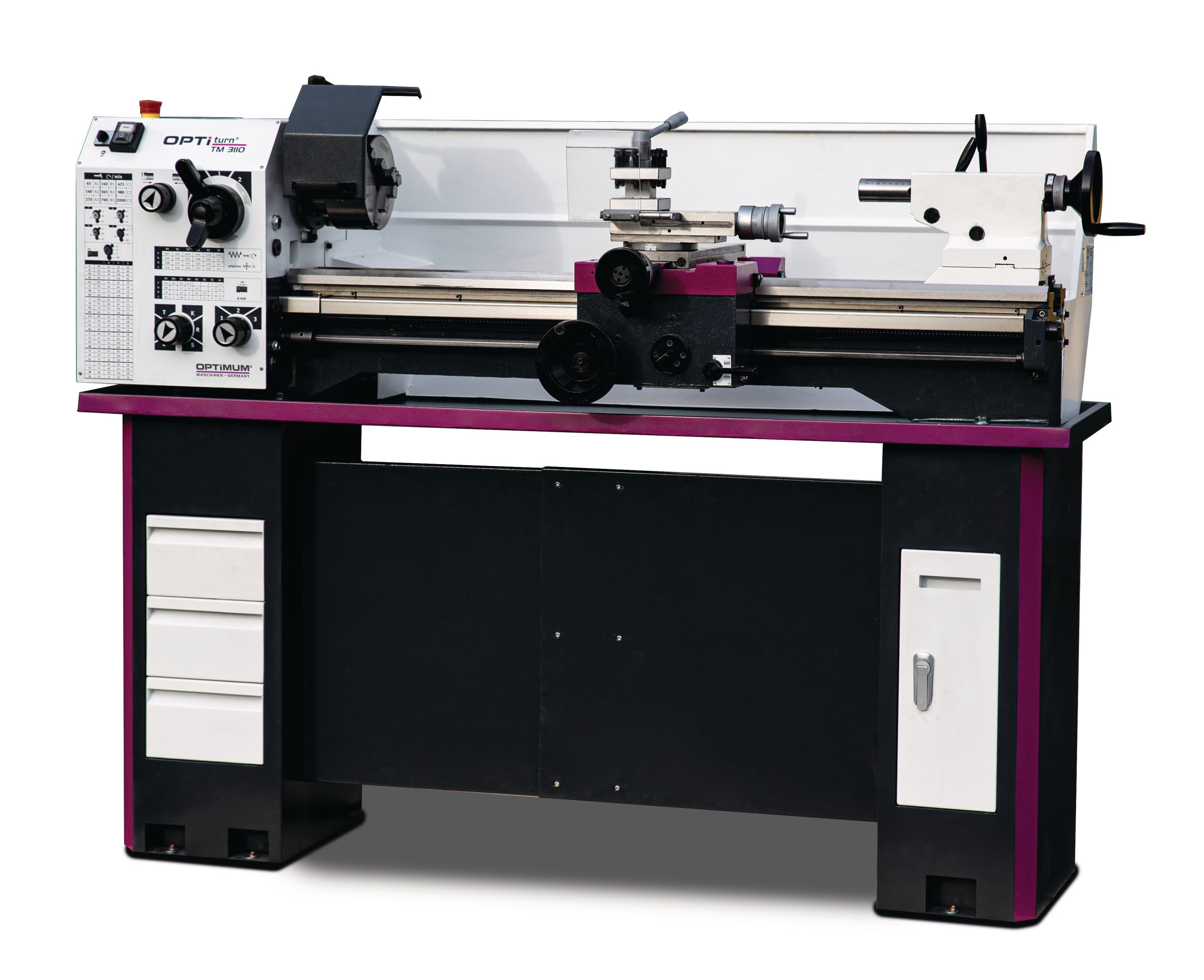

Achtung: Bild zeigt Drehmaschine mit optionalem Untergestell! Untergestell nicht im Lieferumfang enthalten!
inkl. DRO5-Set m. Drehzahlsensor+3 Leseköpfe+Magnetband 1100 und Werksmontage 3 Achsen
Beschreibung

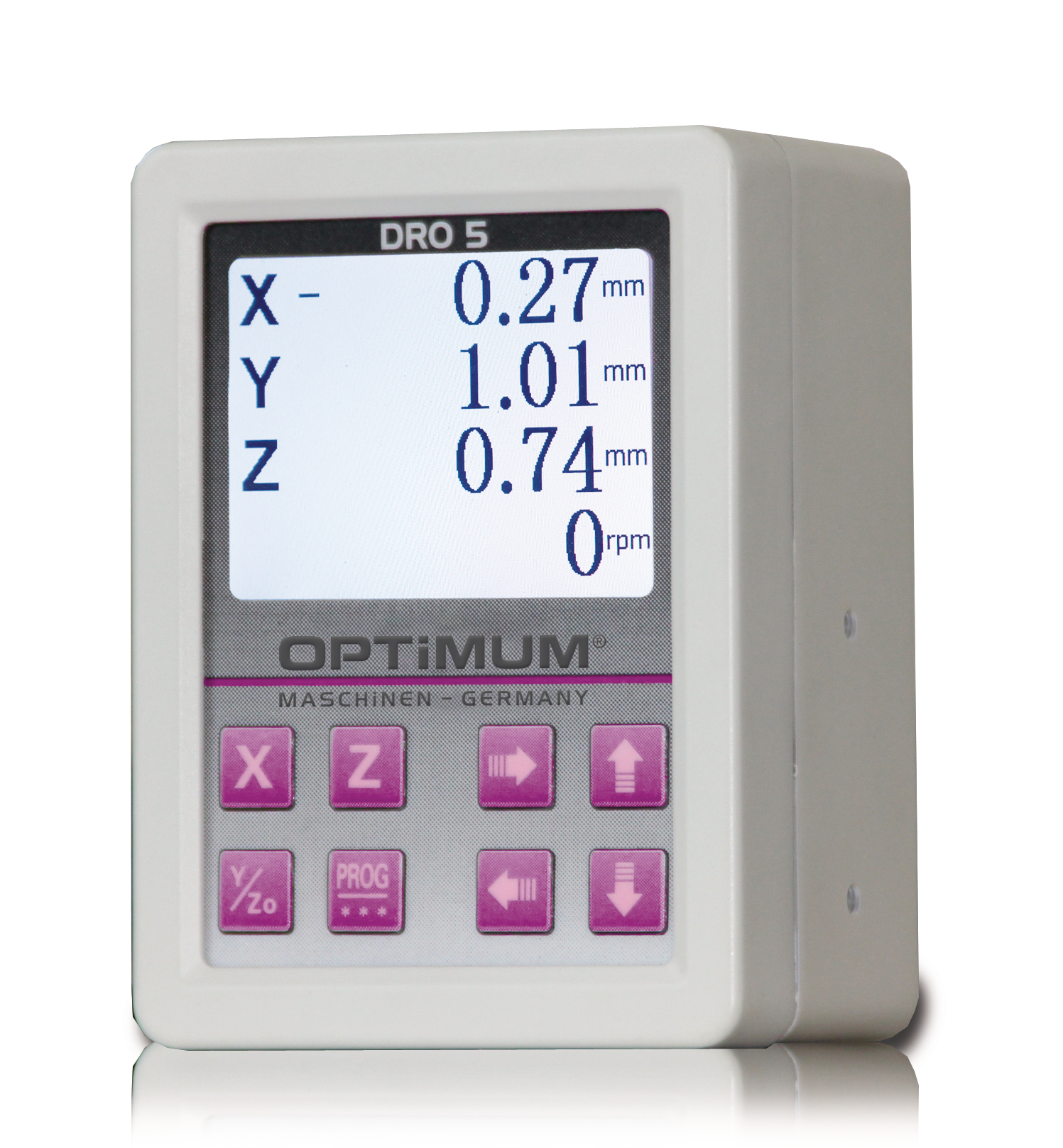

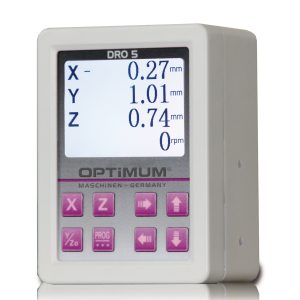

- Digitale 3-Achsen-Positions-Anzeige für Fräsmaschinen (X – Y – Z) und für Drehmaschinen (X, Z, Z0)
- Zur Messung von Positionen
- Drehzahlanzeige
- Drei inkrementale Eingänge
- Vierzeiliges LCD-Display
- Bedienerfreundliche Menüführung
- Stabiles Alugehäuse
- Frontseitige Programmierung
- Abmessungen Länge 98 mm x Breite 65 mm x Höhe 134 mm
- Netzgerät
Lieferumfang
- Drehzahlsensor Kabellänge 5 Meter
- 3 Stück Magnetsensoren ohne Magnetband
- Netzgerät Kabellänge 6 Meter
- Magnetplatte
EAN: 4030635040696 + 4030635028373
Versand auf Anfrage!
